Y511-A浊度传感器校准步骤

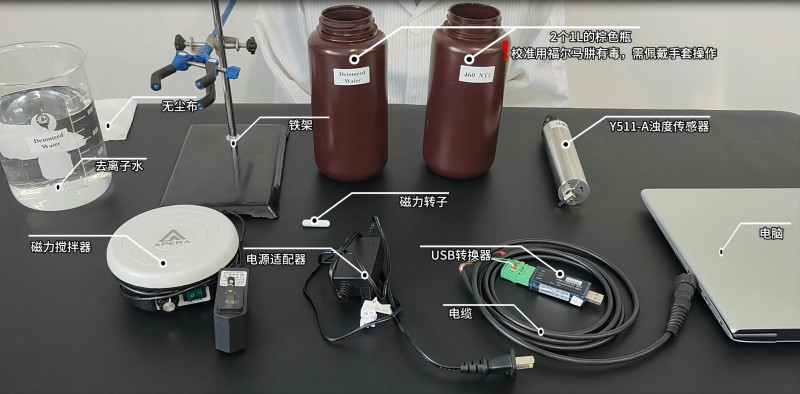

1、所需器具及原材料
所需器具：1L棕瓶2个，铁架台1个，1L烧杯，手套1付
原材料：4000NTU 浊度标准液母液，蒸馏水或去离子水

2、校准步骤
必一运动BsportsY511-A自清洁浊度传感器有0点校准、1点校准和2点校准。校准标液有去离子水、460NTU。
0点校准在去离子水中完成，改变传感器的B值；
1点校准在460NTU的标液中完成，改变传感器的K值；
2点校准在0NTU和460NTU标液中完成，改变传感器的K和B值。
（1）0点校准（改变B值）
第1步：在1L棕色瓶中放入适量的蒸馏水或去离子水，将传感器放入棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

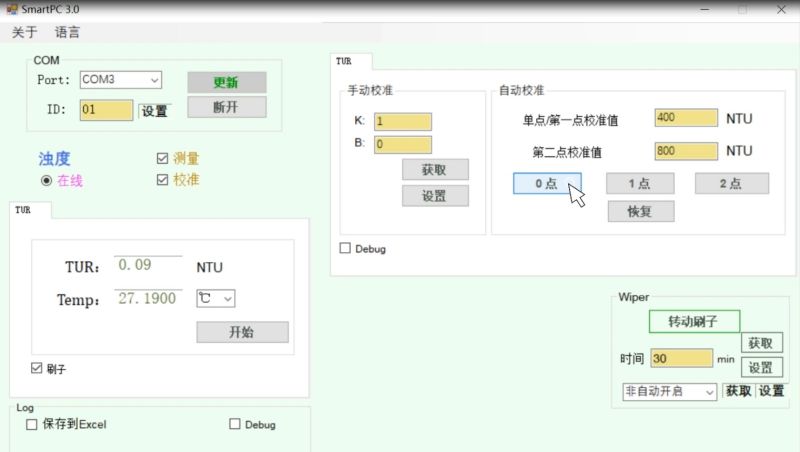

第3步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下点击“0点”，进行零点校准，等待弹出窗口中的数值稳定，点击“OK”完成校准。再点击刚才的“获取”，检查B值是否正确写入；

第4步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近0NTU，验证零点校准是否成功。
（2）1点校准步骤（改变K值）
第1步：在1L棕色瓶中放入适量的460NTU浊度标液，放入一个磁力转子，将棕色瓶放在磁力搅拌器上，打开磁力搅拌器对标液进行充分搅拌，将传感器放入棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

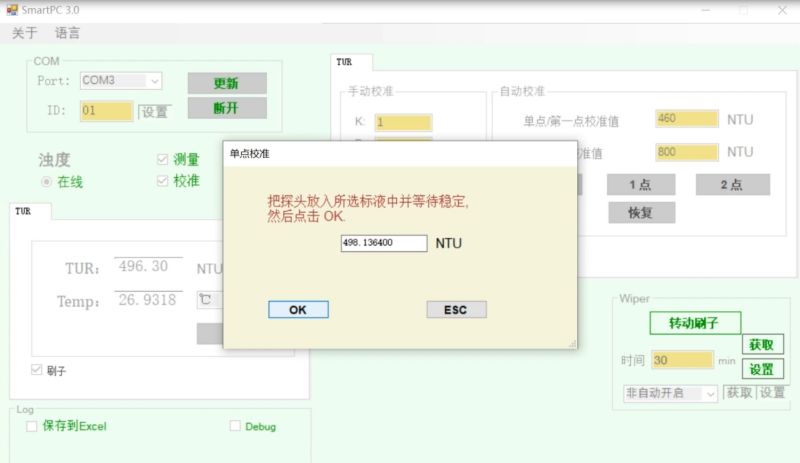

第3步：点击“停止”，结束数据测量，然后点击“校准”。在“自动校准”界面下写入“单点/第一点校准值”是460，然后点击“1点”，进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；

第4步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近460NTU，验证一点校准是否成功。
（3）2点校准步骤（改变K值和B值）
第1步：在1L棕色瓶中放入0NTU浊度标液，在另一个1L棕色瓶中放入适量的460NTU浊度标液，放入一个磁力转子，将棕色瓶放在磁力搅拌器上，打开磁力搅拌器对标液进行充分搅拌。
第2步：将传感器放入装有0NTU浊度标液的棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第3步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

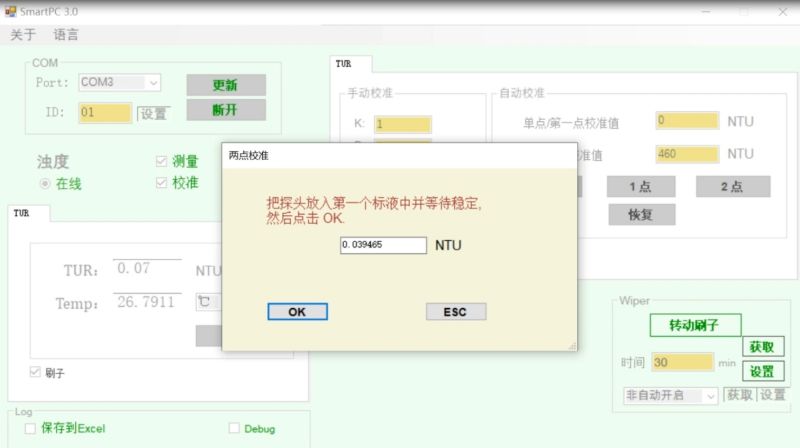

第4步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下，写入“单点/第一点校准值”是0，“第二点校准值”是460，点击“2点”进行两点校准，等待传感器在第一个标液中的校准值稳定，点击“OK”，然后用无尘布擦干传感器，再将传感器放入第二个460NTU标液中，等待第二个校准值稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；

第5步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近460NTU，验证两点校准是否成功。
